顎式破碎機是目前國際上普遍使用的碎石設備，主要用于各種礦石與大塊物料的中等粒度破碎，被破碎物料的高擠壓強度為320MPa。我公司設計和生產大中型顎式破碎機的能力在國內處于**水平，所研發生產的大中型顎式破碎機，具有破碎比大、產品粒度均勻、結構簡單、工作可靠、維修簡便、運營費用低等特點，可廣泛運用于礦山、冶金、建材、公路、鐵路、水利和化工等眾多行業。
產品優勢：
1、重型深腔往復式顎破，破碎比、大效率高
2、結構簡單，維修操作簡便，簡單培訓即可操作
3、具有過料、過鐵保護功能，能夠有效保護顎頭、減少設備損傷
4、獨特密封結構，有效遏制粉塵，有效保護軸承
5、獨特的顎頭逆止功能，有效保護設備不受二次損傷
6、顎頭排料口液壓調整功能，有效降低勞動強度，提高勞動效率
工作原理:
顎式破碎機的結構主要由機架、偏心軸、大皮帶輪、飛輪、動顎、側護板、肘板、肘板后座、調隙螺桿、復位彈簧、固定顎板與活動顎板等組成，其中肘板還起到保險作用。該系列顎式破碎機破碎方式為曲動擠壓型，電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板和動顎間夾角變大，從而推動動顎板向定顎板接近，與此同時物料被擠壓、搓、碾等多重破碎；當動顎下行時，肘板和動顎間夾角變小，動顎板在拉桿、彈簧的作用下離開定顎板，此時已破碎物料從破碎腔下口排出，隨著電動機連續轉動破碎機動顎作周期性的壓碎和排料，實現批量生產。

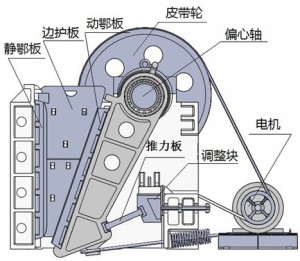

PE型顎式破碎機結構圖：
規格與性能參數表:
| 規格型號 | 進料尺寸 | 進料粒度 | 出料口可調節范圍 (mm) | 產量(t/h) | 電動機極數 | 電機功率 (kw) | 外形尺寸 | 重量 |
| PE-150×250 | 150×250 | 125 | 10-40 | 1-3 | 4 | 5.5 | 670×820×760 | 0.81 |
| PE-150×750 | 150×750 | 125 | 10-40 | 5-16 | 4 | 15 | 1050×1490×1055 | 3.8 |
| PE-250×400 | 250×400 | 210 | 20-60 | 5-20 | 4 | 15 | 1160×1300×1240 | 2.8 |
| PE-400×600 | 400×600 | 350 | 40-100 | 16-65 | 6 | 30 | 1480×1710×1646 | 7 |
| PE-500×750 | 500×750 | 425 | 50-100 | 45-100 | 6 | 55 | 1800×1796×1940 | 12 |
| PE-600×900 | 600×900 | 500 | 65-140 | 60-160 | 6 | 75 | 2235×2210×2380 | 17 |
| PE-750×1060 | 750×1060 | 630 | 80-160 | 90-320 | 8 | 110 | 2430×2302×3110 | 29 |
| PE-800×1060 | 800×1060 | 640 | 80-200 | 110-350 | 8 | 110 | 2530×2310×3110 | 30 |
| PE-900×1200 | 900×1200 | 750 | 95-210 | 140-450 | 8 | 130 | 3789×2826×3025 | 50 |
| PE-1000×1200 | 1000×1200 | 850 | 110-235 | 160-550 | 8 | 160 | 3889×2826×3025 | 57 |
| PE-1200×1500 | 1200×1500 | 1020 | 150-300 | 400-800 | 8 | 220 | 4590×3342×3553 | 100.9 |
| PEX-250×750 | 250×750 | 210 | 25-60 | 15-30 | 6 | 22 | 1750×1500×1420 | 5 |
| PEX-250×1000 | 250×1000 | 210 | 25-60 | 16-52 | 6 | 30 | 1940×1650×1450 | 7 |
| PEX-250×1200 | 250×1200 | 210 | 25-60 | 20-65 | 6 | 37 | 1940×1850×1450 | 7.7 |
| PEX-300×1300 | 300×1300 | 250 | 25-70 | 25-90 | 6 | 55 | 2285×2000×1720 | 11 |
